鍛造軌道輪鍛件技術條件詳解
鍛造軌道輪鍛件技術條件詳解

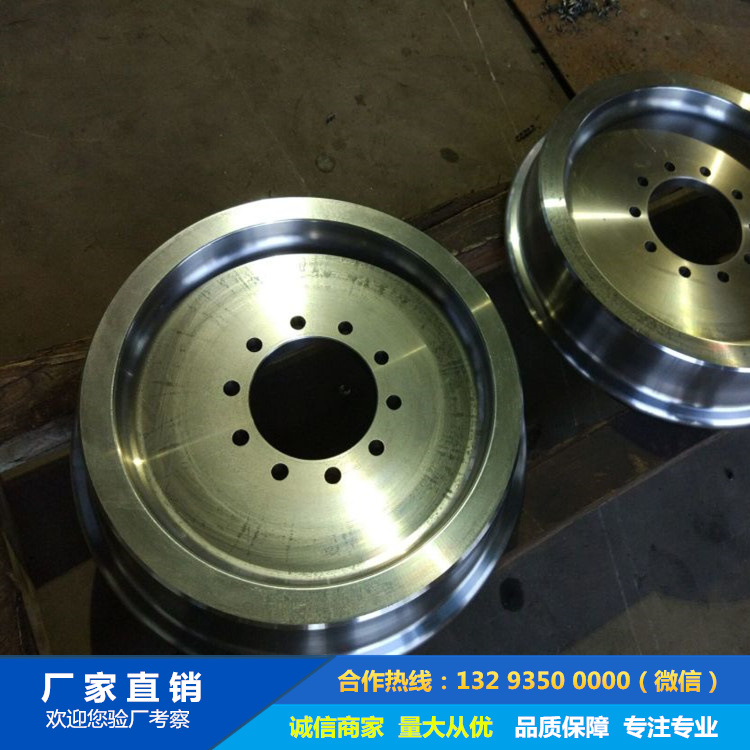

鍛造軌道輪是軌道交通和重型工業設備的關鍵承重部件，其技術條件需滿足極高的安全性、耐磨性和抗疲勞性能要求。以下是符合國際標準（ISO、AAR、EN）和國內規范（TB/T）的完整技術規范：
一、材料技術要求
材料選用標準
鐵路標準：
AAR M-107/208（美標）：Class B~D級
EN 13262（歐標）：R7~R9T等級
TB/T 2817（國標）：CL60鋼
工業軌道輪：
42CrMoA（GB/T 3077）
35CrMoV（高強度輪）
化學成分控制
math
復制
下載
CL60鋼典型成分（%）：
C:0.55-0.65, Si:0.20-0.40, Mn:0.60-0.90,
P≤0.020, S≤0.015, [H]≤1.0ppm（真空脫氣）
二、鍛造工藝規范
工藝流程
復制
下載
鋼錠→鐓粗（壓縮比≥5）→沖孔→徑軸向軋制→成形
→等溫正火→粗加工→輪緣淬火→精加工→檢測
關鍵工藝參數
工序溫度控制變形要求質量控制要點
始鍛 1200±20℃ 鐓粗比≥70% 消除鑄造缺陷
終鍛 ≥900℃ 總鍛造比≥6 晶粒度控制
軋制 950-1000℃ 徑厚比≤12:1 超聲波在線監測
三、熱處理技術要求
輪緣淬火工藝
感應淬火：
硬化層深：10-15mm（踏面下）
硬度梯度：表面58-63HRC，過渡區≤15HRC/mm
自回火溫度：250-300℃（殘余奧氏體≤5%）
整體性能熱處理
材料正火溫度回火溫度硬度要求
CL60 830-860℃ 550-580℃ 255-302HB
42CrMoA 850-880℃ 600-630℃ 280-320HB
四、機械性能指標
基礎力學性能
材料等級抗拉強度(MPa)屈服強度(MPa)延伸率(%)斷面收縮率(%)
AAR C級 ≥860 ≥520 ≥14 ≥30
EN R8T 880-1080 ≥550 ≥12 ≥28
CL60 ≥900 ≥540 ≥13 ≥35
特殊性能要求
接觸疲勞壽命：≥5×10?次（P0=1200MPa）
低溫沖擊：-40℃ Akv≥27J（極地型號）
五、尺寸與形位公差
加工精度要求
參數鐵路輪公差工業輪公差檢測方法
輪徑(Φ) ±0.5mm ±1mm 激光測徑儀
輪緣高度 ±0.3mm ±0.5mm 輪廓儀
踏面粗糙度 Ra0.8-1.6μm Ra1.6-3.2μm 表面粗糙度儀
形位公差
徑向跳動：≤0.05mm/100mm（鐵路級）
端面跳動：≤0.1mm/200mm
輪轂孔圓柱度：≤0.01mm
六、無損檢測標準
檢測體系
檢測方法執行標準驗收等級缺陷限值
超聲波 ASTM A388 Ⅲ級 Φ1.5mm當量
磁粉 EN 1369 2級 無線性缺陷
渦流 ISO 15549 Class B 裂紋≤0.3mm
特殊檢測
殘余應力測試：X射線衍射（表面壓應力≥-800MPa）
晶粒度檢測：ASTM E112（5-8級）
七、表面處理要求
防腐處理
鐵路輪：水性防銹油（膜厚20-30μm）
港口輪：熱噴鋁（150μm）+氟碳漆
輪緣強化
滾壓加工：進給力8-12kN，Ra≤0.4μm
激光熔覆：CoCrW合金層（硬度≥58HRC）
八、臺架試驗要求
型式試驗
滾動接觸疲勞試驗：
載荷：2.25倍軸重
循環次數：≥10?次（無剝落）
沖擊試驗：
落錘能量：≥40J（無裂紋）
環境試驗
試驗類型標準條件
鹽霧試驗 ISO 9227 3000h（C5級）
高低溫循環 GB/T 2423.22 -50~+120℃
九、文件與認證
技術文件
材料熔煉報告（含[O]、[N]含量）
鍛造工藝驗證報告（FEA模擬文件）
殘余應力分布圖
國際認證
鐵路：AAR M-107（美）、TSI（歐）
工業：ISO 9001+ISO 14001
十、特殊工況補充
地鐵車輪
降噪要求：阻尼環裝配間隙≤0.05mm
制動熱負荷：300℃時σb≥750MPa
礦山輪
耐磨層：碳化鎢顆粒增強（HV≥1200）
抗沖擊：Akv≥60J（-20℃）
對于速度≥200km/h的高速車輪鍛件，需進行動平衡測試（不平衡量≤15g·m）。建議采用數字孿生技術進行全生命周期應力監測，關鍵數據保存期限不少于30年。
